Водопропускные трубы, расположенные под дорогой – это нечто вроде альтернативы мостам, поэтому при отсутствии необходимости в последних можно воспользоваться такой заменой. К тому же, в некоторых ситуациях возведение моста попросту невозможно – например, если дорога расположена слишком низко.

Конструкция водопропускной трубы – это канал, проходящий водопропускная через дорожную насыпь. Для обустройства водопропускного канала используются трубы такого диаметра, чтобы его было достаточно для транспортировки большого объема атмосферных осадков. Кроме того, нередко такие трубы используются при создании крупных дренажных систем и подземных переходов. В данной статье речь пойдет о водопропускных трубах и особенностях их применения.

виды водопропускных труб

Виды водопропускных труб

На современном рынке стройматериалов водопропускные трубы представлены очень разнообразно. Основным параметром, по которому классифицируются такие трубы, является материал изготовления.

Согласно такому способу классификации выделяют следующие виды водопропускных труб:

  • Железобетонные;
  • Пластиковые;
  • Металлические гофрированные.

Каждый материал имеет свои особенности.

Железобетонные водопропускные трубы

Одним из главных достоинств железобетонных конструкций для отведения воды является возможность их создания на том месте, где они будут устанавливаться. Процесс обустройства в данном случае предполагает установку армированной опалубки, в которую будет заливаться раствор бетона.

конструкция водопропускной трубы

Описанное выше качество можно назвать достаточно полезным, но у него есть серьезный недостаток – железобетонная водопропускная труба под дорогой устанавливается очень долго. Конечно, у такой проблемы имеется решение, которое заключается в приобретении готовых железобетонных конструкций и доставке их к месту монтажа. Главное качество такого материала – способность выдерживать воздействие различных внешних факторов.

Пластиковые водопропускные трубы

Различные варианты полимерных изделий для обустройства водопропускных каналов являются хорошим решением. Пластиковые трубы хорошо выдерживают внешние нагрузки, но для этого их приходится дополнительно усиливать при помощи бетонной арки, которая заливается по наружному краю трубы, причем слабая сопротивляемость бетона подвижкам грунта в данном случае не имеет никакого значения.

гофрированная труба дорожная

При необходимости можно снизить нагрузку на систему, используя специальные металлические короба, заполненные камнями. Установленная таким образом водоотводная труба под дорогой сочетает в себе надежность и долговечность – срок службы пластикового водопропускного канала может достигать 50 лет.

Металлические трубы и СМГК

Водопропускные трубы из металла – это неплохой вариант решения проблемы отведения воды, но только если рассматривать его с одной стороны. Металлические конструкции имеют лучшие показатели прочности по сравнению с аналогами, но это достоинство полностью нивелируется слабой устойчивостью к коррозии. Из-за этого металлические трубы используются для обустройства водопропускных каналов только временно.

Впрочем, есть еще одно применение изделиям из металла. Их часто используют для проколов дорожного полотна. Дело в том, что возможность ремонта водопровода, проходящего под дорогой, есть не всегда, поэтому труба расчищается при помощи внешней дренажной системы, позволяющей провести ремонт или качественную очистку системы.

виды оголовков водопропускных труб

Неплохим решением является использование металлических труб в качестве внешнего защитного кожуха, обеспечивающего защиту основного трубопровода. Обычно для этих целей применяются трубы, используемые для армирования стенок буровых скважин.

Чтобы создать надежный и качественный водопропускной канал, лучше всего использовать СМГК – сборные металлические гофрированные конструкции. Согласно общей классификации, обычными трубами такие конструкции не являются – цельная система становится таковой только в том месте, где необходимо выполнить монтаж водопропускных труб.

СГМК имеют массу положительных качеств, которыми обделены простые трубы. Основное достоинство сборной конструкции заключается в возможности обустройства сложных конструкций, которые способны прослужить несколько десятков лет и при этом спокойно переживать воздействие сейсмических сдвигов. Гофрированная дорожная труба, помимо всего прочего, обходится почти на треть дешевле, чем альтернативные варианты.

Монтаж водопропускных труб под дорогой

Технология обустройства водоотводных каналов под дорогой включает в себя несколько этапов:

  1. Подготовка котлована.
  2. Заливка фундамента.
  3. Укладка трубопровода.
  4. Обустройство дорожной насыпи.

Первым делом необходимо выкопать котлован, размеры которого совпадают с рассчитанными в ходе проектирования. Также важно учитывать грунт, который преобладает на участке – неподходящая почва может помешать обустраивать тяжелую конструкцию. Кроме того, тип грунта напрямую влияет на то, как будут обустраиваться стенки котлована.

перепускная труба под дорогой

Создание котлована осуществляется традиционным образом:

  • Сначала извлекается верхний слой грунта;
  • Первая ступень разрабатывается;
  • Операция повторяется на каждом уровне грунта, вплоть до расчетной глубины.

Глубина котлована не должна быть меньше, чем уровень промерзания почвы в данном регионе, иначе водопропускная система попросту придет в негодность из-за воздействия вспучившегося грунта. Чтобы отвести воду из котлована, применяются обычные дренажные системы или насосы. Это важный момент – водопроводящие каналы чаще всего проходят по влажным участкам, поэтому необходимо позаботиться о качественной дренажной системе, которая позволит конструкции нормально функционировать.

Для укрепления стенок котлована и насыпи используются габионы – специальные модули, заполненные обычными камнями. Чтобы система получилась максимально надежной, под ней укладывается гидроизоляционный материал.

Фундамент, как основа

Следующий шаг – создание фундамента. Естественно, почва должна выдерживать фундамент вместе со всей конструкцией, поэтому базовым опорным слоем является смесь из песка и гравия. Засыпка такого слоя позволит предотвратить повреждение элементов водопропускного канал при пучении грунта.

Сам фундамент может выполняться по одной из двух схем:

  1. Блочный фундамент. Процесс укладки в данном случае начинается с блока, расположенного прямо под оголовьем трубы. Этот блок укладывается примерно на 30 см ниже уровня промерзания почвы. Далее устанавливаются последующие блоки. Возникающие высотные перепады компенсируются за счет песчано-гравийной смеси, а при большой разнице высот используются сваи. Укладка блоков фундамента начинается с заднего конца трубы.
  2. Монолитный фундамент. Такой тип фундамента знаком даже тем, кто не занимался строительством. Для монтажа устанавливается съемная опалубка, выставленная на слое гидроизоляции. Заливать монолитный фундамент нужно с одного прохода, поэтому перед работой придется тщательно рассчитать необходимый объем.

Блочная конструкция фундамента отличается быстротой обустройства, а монолитная – высокой механической прочностью, которой достаточно для сопротивления сильным подземным толчкам. Перед созданием фундамента нужно точно знать, какие виды оголовков водопропускных труб будут использоваться – этот фактор может повлиять на конструкцию фундамента.

водоотводная труба под дорогой

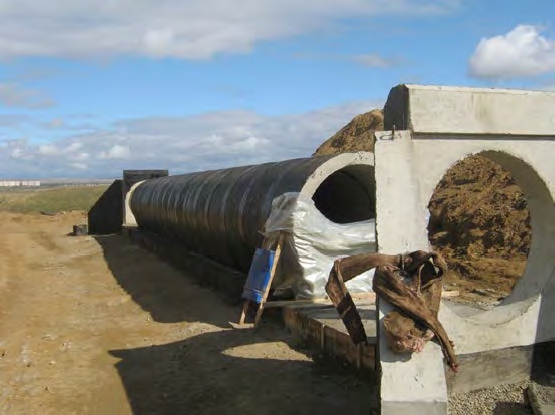

Когда фундамент застынет, на него можно будет устанавливать водопропускные трубы. Сначала нужно установить бровку грунта, потом сформировать выходы для труб, после чего приходит пора монтировать СМГК или железобетонные изделия. Все свободное пространство от фундамента до стенок труб должно заполняться смесью песка и гравия.

Фиксация СМГК осуществляется посредством заклепок или защелок, а верх конструкции усиливается специальной стяжкой, добавляющий системе надежности. Железобетонные конструкции тоже укрепляются цементной стяжкой, но монтаж арок осуществляется прямо на плиты без какой-либо подсыпки.

Финальный этап работы – укрепление водопропускных труб при помощи габионов или бетона, после чего их можно засыпать грунтовым слоем, толщина которого напрямую зависит от прочностных показателей трубы. Когда перепускная труба под дорогой установлена, можно спокойно приступать к обустройству самого дорожного полотна.

Заключение

Использование водопропускных труб позволяет перемещать влагу под дорожным полотном. Конечно, такие системы актуальны далеко не во всех ситуациях, но иногда они являются единственным вариантом отведения воды.
